Instalacja odgromowa obiektów przemysłowych
Przemysłowe instalacje odgromowe - od projektu aż po montażBezpieczeństwo Twojej infrastruktury to nasza specjalność. Profesjonalna instalacja odgromowa to kluczowy element ochrony każdego obiektu przemysłowego, który narażony jest na groźne wyładowania atmosferyczne. W Gros Prace oferujemy kompleksowe rozwiązania w zakresie ochrony odgromowej, spełniające najwyższe standardy i zgodne z normą PN-EN 62305. Dowiedz się, dlaczego warto nam zaufać.
Instalacje odgromowe
Piorunochrony
Szybka realizacja
Czym jest instalacja odgromowa?
Instalacja odgromowa to system mający na celu skuteczne odprowadzenie energii powstałej podczas uderzenia pioruna do ziemi. Dzięki niej możliwe jest zminimalizowanie ryzyka uszkodzenia konstrukcji, instalacji elektrycznych, systemów wentylacyjnych, a nawet pożaru. W przypadku budynków przemysłowych konsekwencje mogą być ogromne – od strat materialnych po zatrzymanie produkcji.
Ochrona odgromowa – dlaczego jest tak ważna w przemyśle?
Każdy obiekt przemysłowy stanowi rozbudowaną infrastrukturę, często o dużej powierzchni i znacznej wysokości. To sprawia, że staje się naturalnym celem dla wyładowań atmosferycznych. Brak odpowiedniej ochrony odgromowej może wywołać przepięcia, uszkodzenia urządzeń, przerwy w dostawach prądu, a nawet zagrożenie życia ludzi pracujących na terenie zakładu.
Projekt instalacji odgromowej – dopasowany do obiektu
Tworzenie skutecznego systemu ochrony odgromowej rozpoczynamy od precyzyjnej analizy ryzyka. Na tej podstawie określamy poziom ochrony zgodnie z wymaganiami normy PN-EN 62305. Uwzględniamy:
-
rodzaj i wysokość budynku,
-
materiały konstrukcyjne,
-
rozmieszczenie elementów dachu,
-
obecność instalacji wentylacyjnych i elektrycznych,
-
specyfikę procesów przemysłowych zachodzących w obiekcie.
Każdy projekt instalacji odgromowej jest indywidualnie dopasowany, by zapewnić maksymalną skuteczność i zgodność z normą dotyczącą ochrony odgromowej.
Montaż instalacji odgromowej – precyzja i technologia
W Gros Prace przykładamy ogromną wagę do jakości i precyzji montażu. Korzystamy z nowoczesnych technologii i materiałów odpornych na korozję oraz wysokie temperatury. Każda instalacja odgromowa montowana jest przez doświadczonych specjalistów, zgodnie z aktualnymi normami i wymogami technicznymi.
Ochrona wewnętrzna – nie tylko z zewnątrz
Skuteczna ochrona odgromowa to nie tylko elementy zewnętrzne. Równie ważna jest ochrona wewnętrzna, która chroni instalacje elektryczne i elektroniczne przed skutkami przepięć. Wdrażamy systemy ograniczników przepięć, które zabezpieczają wrażliwe układy przed skutkami wyładowań.
Zwody poziome, maszty i przewody odprowadzające – jak to działa?
Skuteczna instalacja składa się z kilku kluczowych elementów:

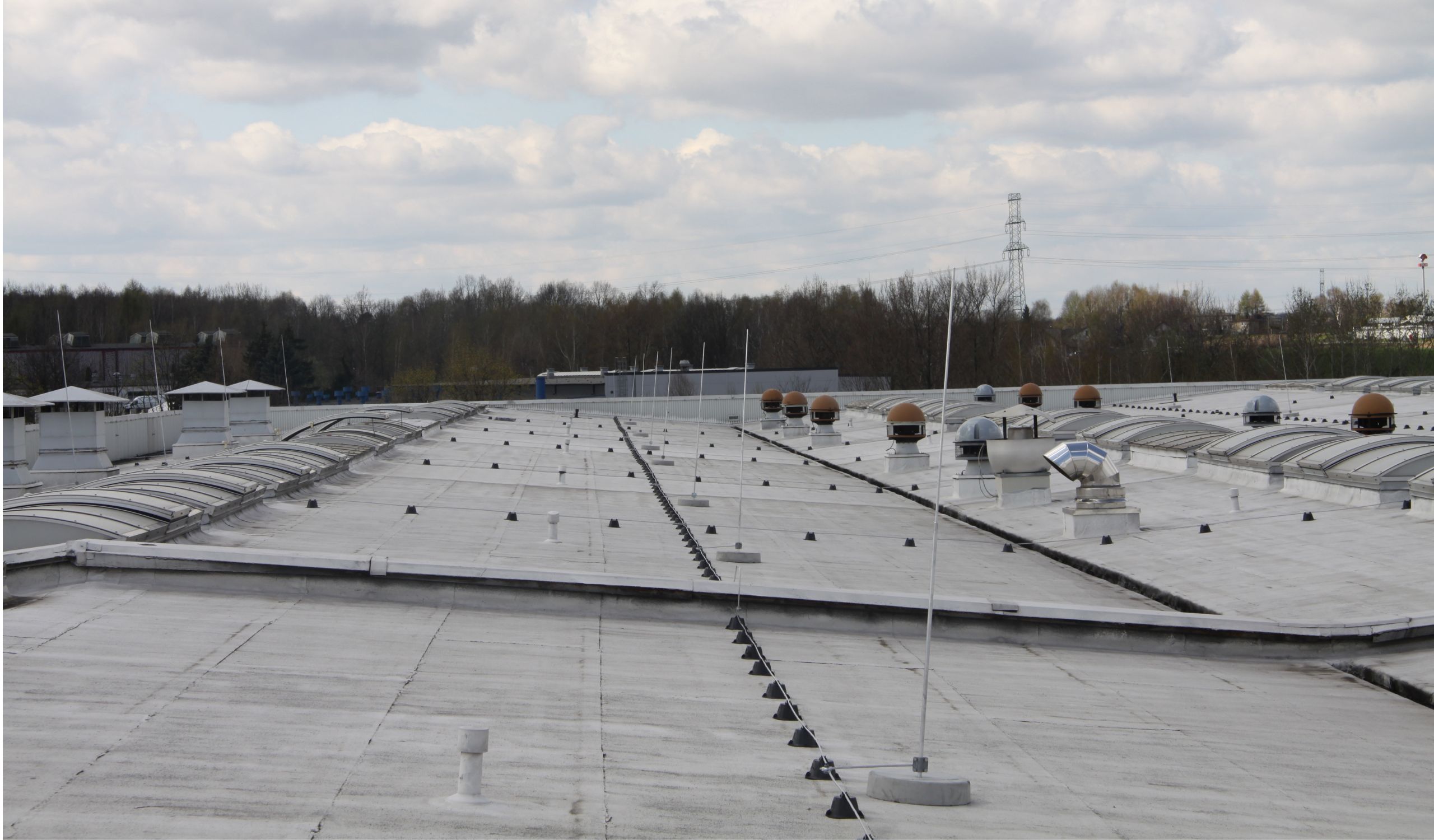

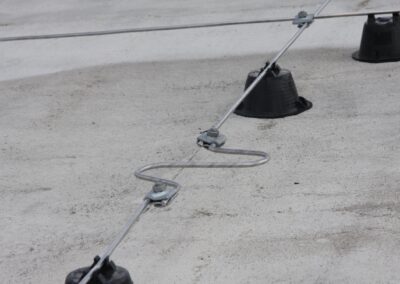

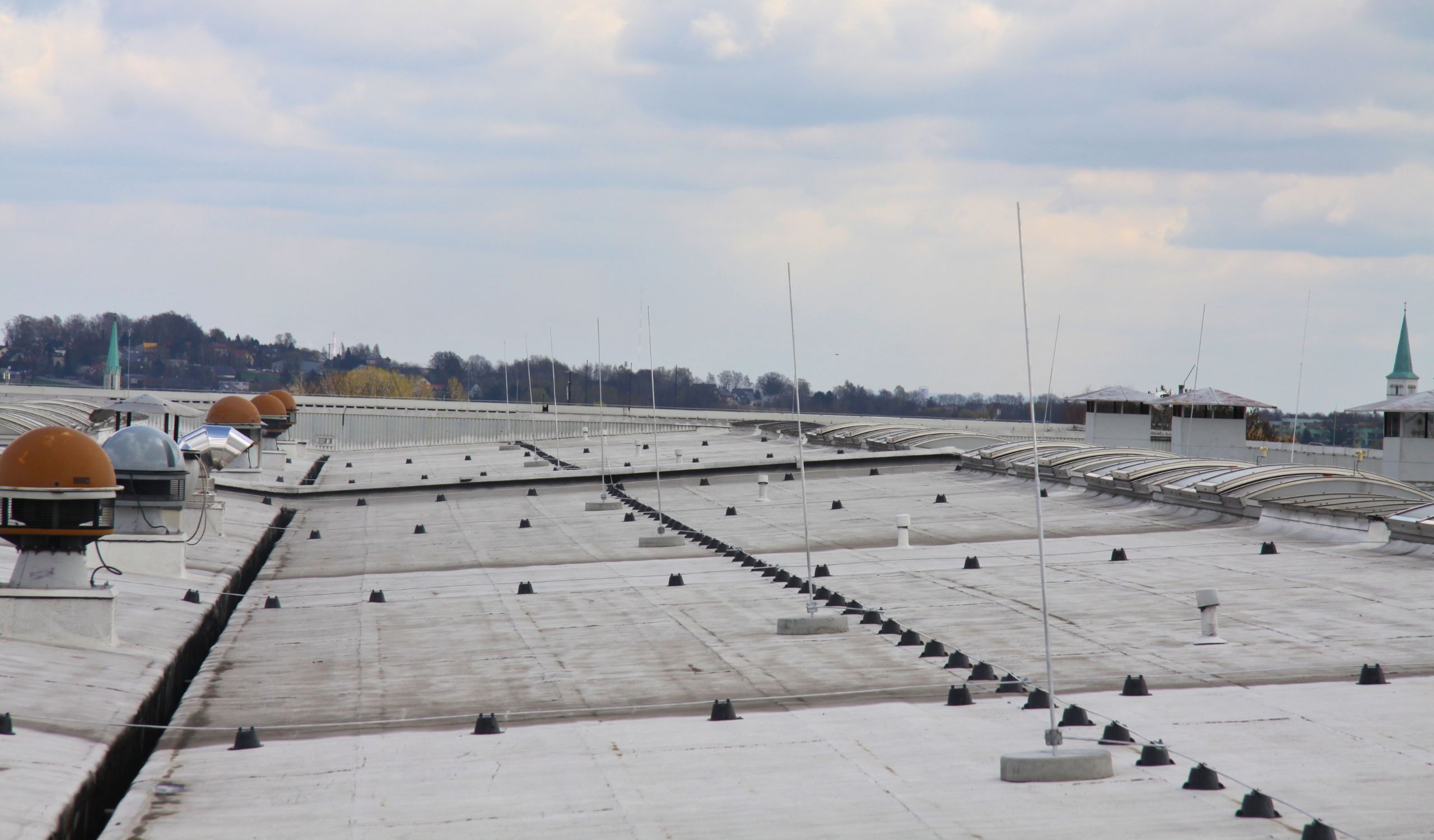

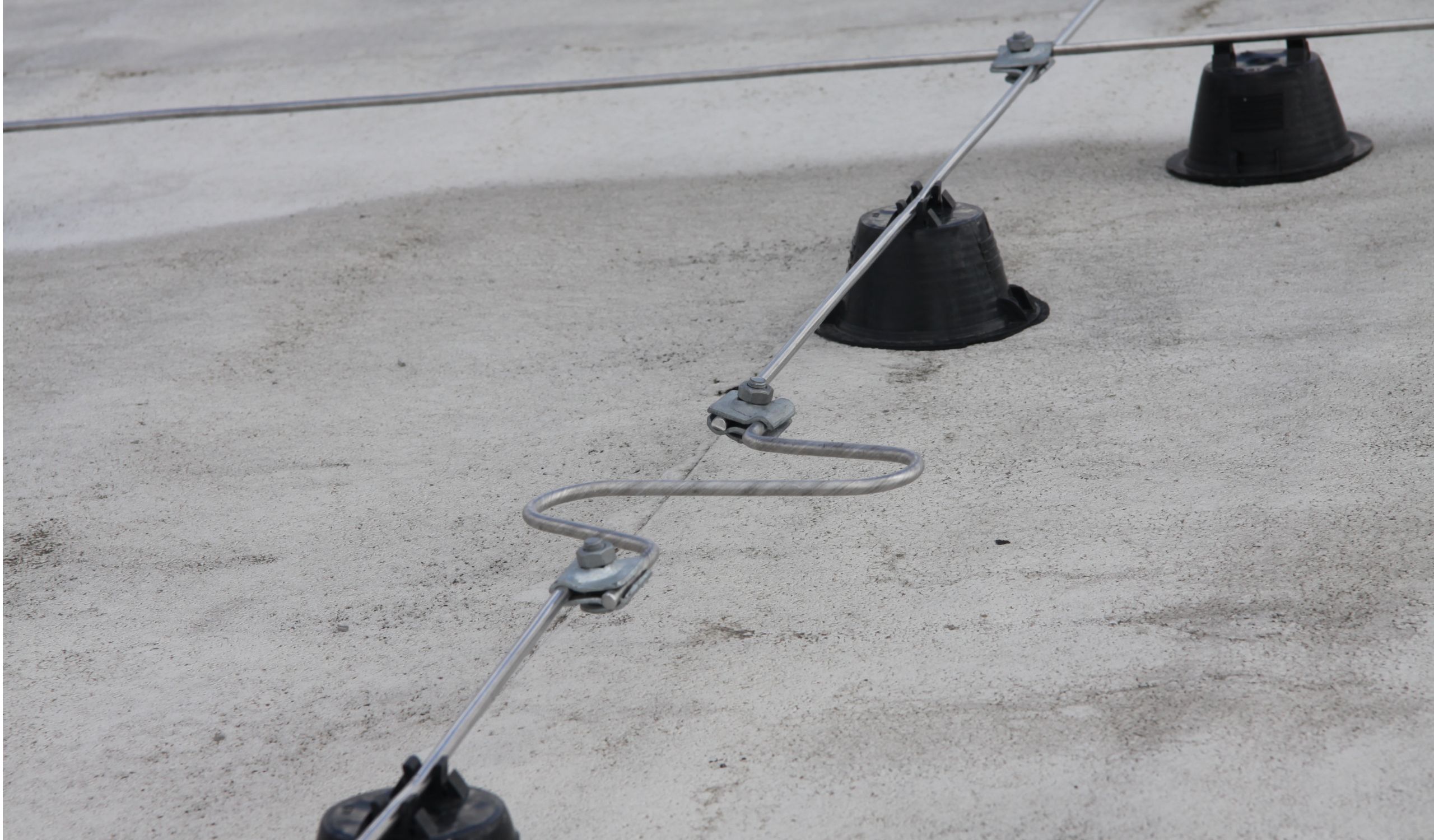

Zwody poziome i maszty odgromowe – pierwsza linia obrony
To one jako pierwsze „przejmują” uderzenie pioruna. Montowane na dachu lub w bezpośrednim sąsiedztwie obiektu przemysłowego, tworzą strefę ochronną, przechwytując potencjalne wyładowania atmosferyczne, zanim dotrą one do konstrukcji budynku. Zwody poziome układane są w formie siatki lub linii wzdłuż krawędzi dachu, natomiast maszty odgromowe wykorzystuje się tam, gdzie konieczne jest objęcie ochroną elementów wystających, np. kominów czy urządzeń technologicznych.

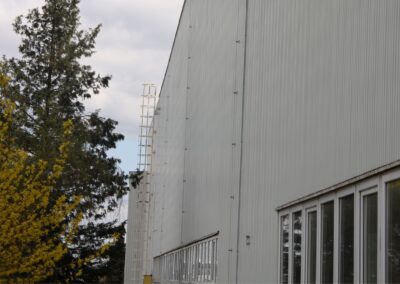

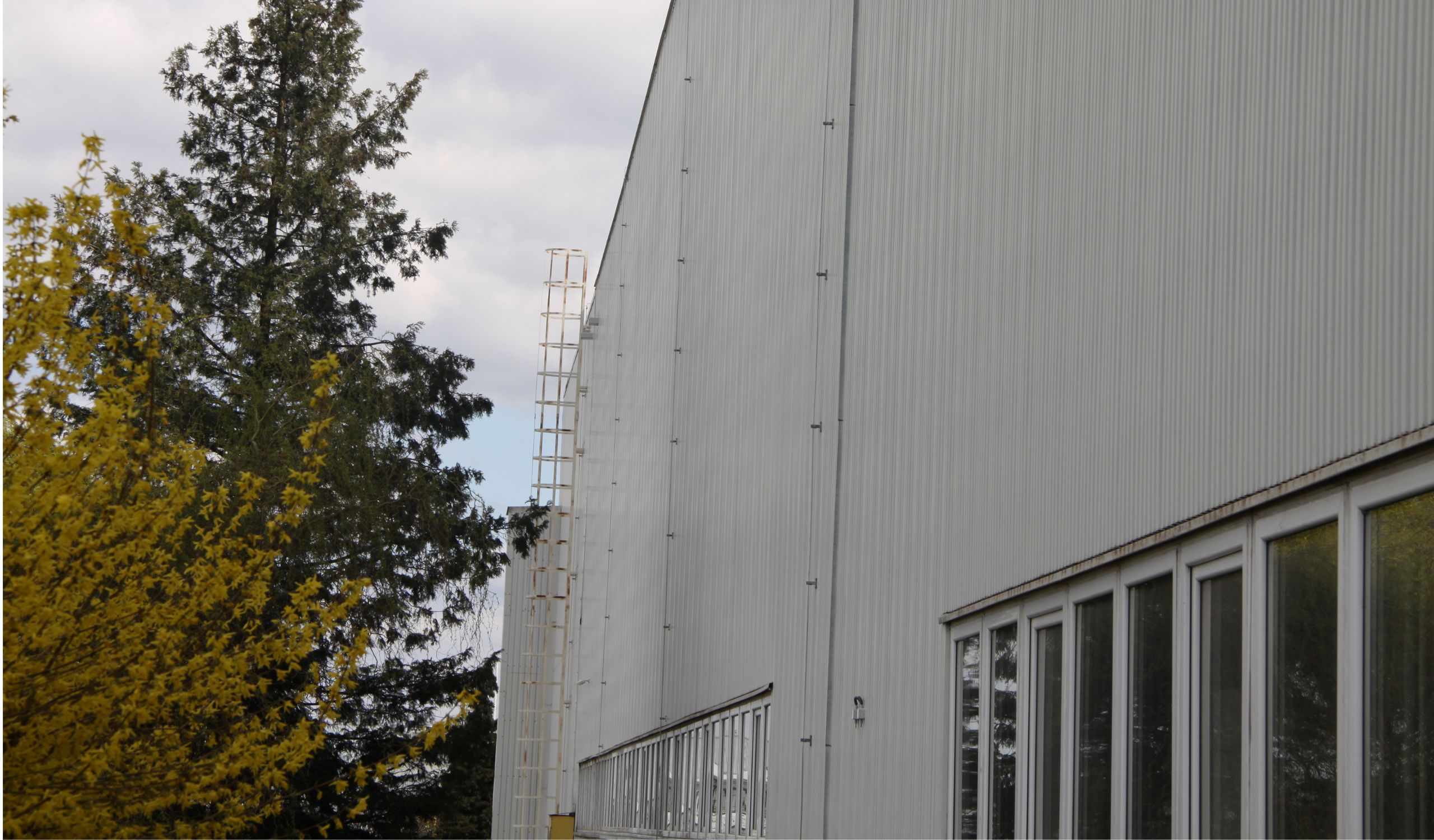

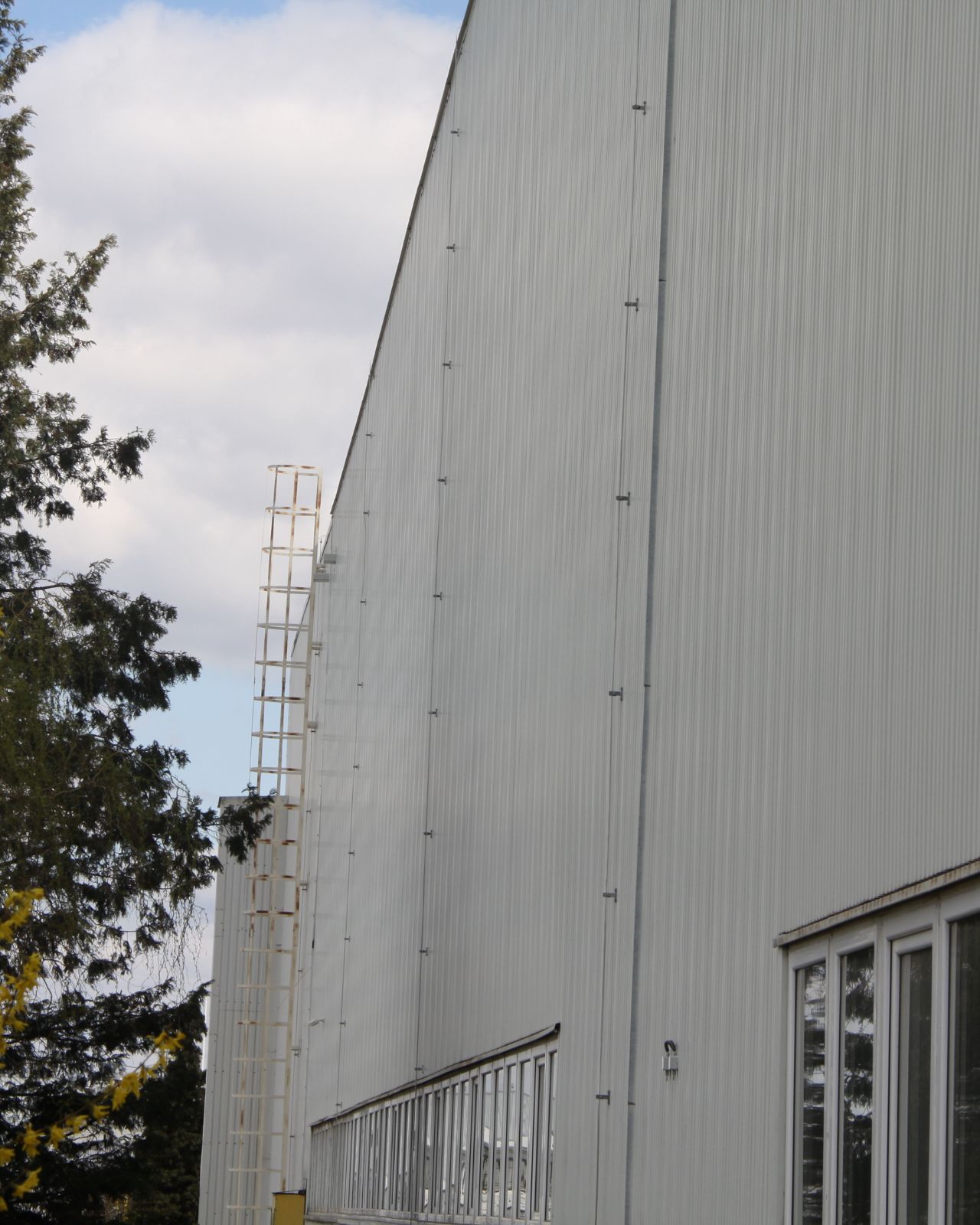

Przewody odprowadzające – kontrolowany tor przepływu energii
Po przechwyceniu wyładowania, energia musi zostać szybko i bezpiecznie odprowadzona do ziemi. Służą do tego przewody odprowadzające, montowane pionowo wzdłuż elewacji budynku. Ich zadaniem jest zapewnienie skutecznego odprowadzenia energii w sposób kontrolowany, bez narażania konstrukcji i instalacji znajdujących się wewnątrz.
System uziemienia – rozproszenie energii w gruncie
Ostatnim etapem jest uziemienie, czyli rozproszenie energii w ziemi w sposób bezpieczny dla ludzi, budynków i infrastruktury. W tym celu stosuje się specjalne pręty lub taśmy stalowe wkopane w grunt na odpowiedniej głębokości. Kluczowe znaczenie ma tutaj rezystancja uziemienia – im niższa, tym lepiej system radzi sobie z odprowadzaniem ładunku.

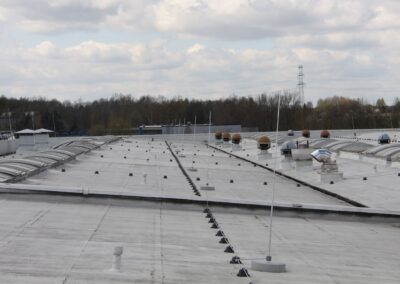

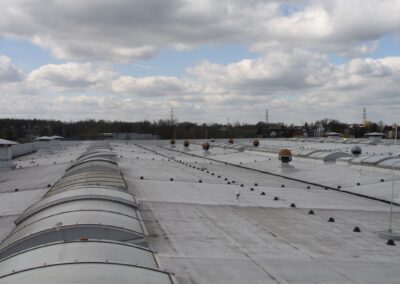

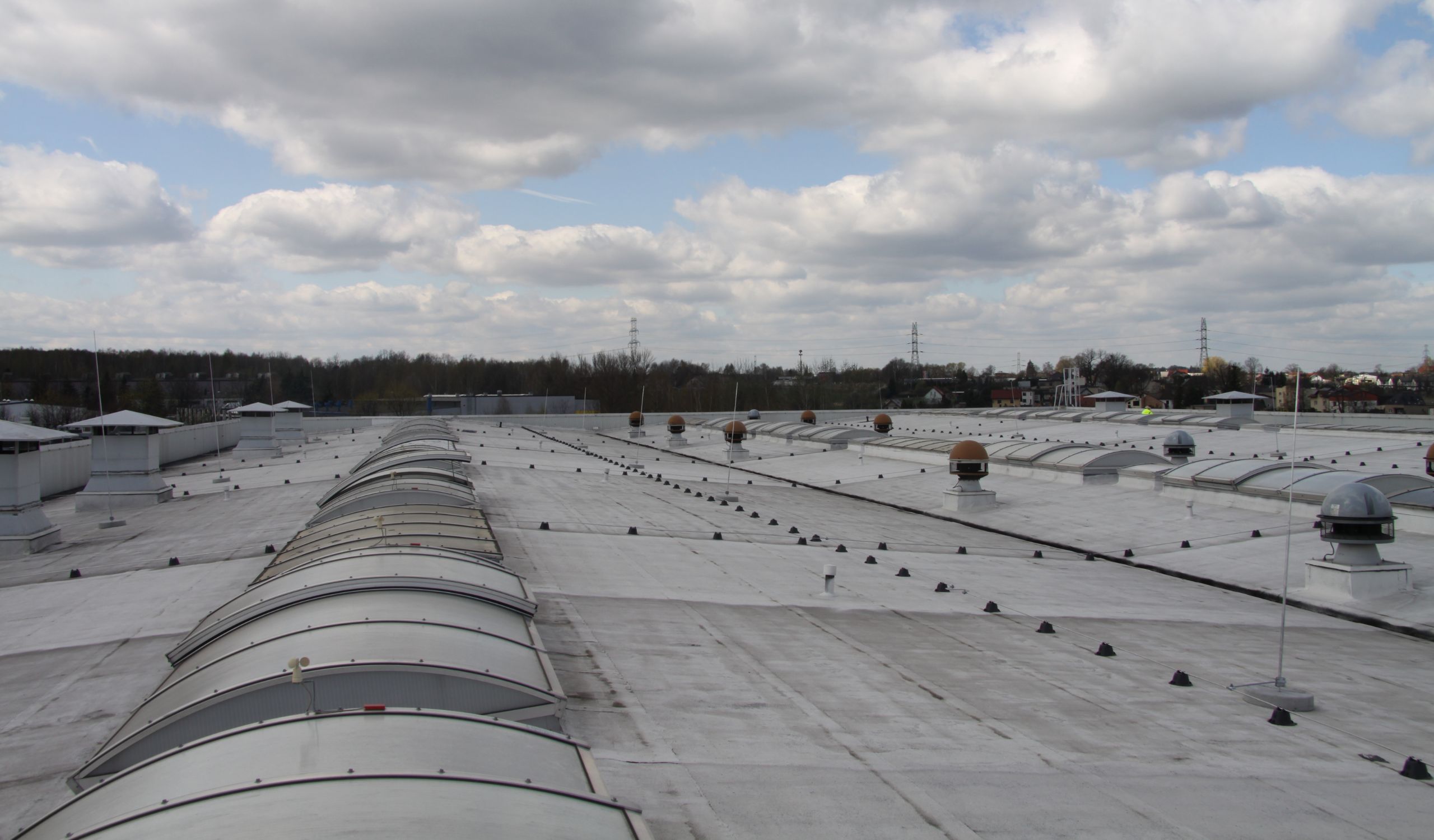

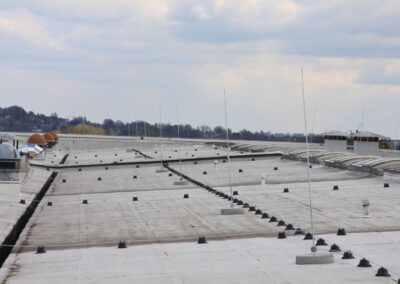

Sprawdź nasze realizacje
Projekt instalacji odgromowej
Każda skuteczna instalacja odgromowa zaczyna się od dokładnie przemyślanego projektu. W Gros Prace projektujemy systemy ochrony odgromowej w oparciu o aktualne wytyczne normy PN-EN 62305-2:2012, która jasno określa procedurę analizy ryzyka oraz wymagania techniczne dla obiektów przemysłowych.
Poziom ochrony wpływa bezpośrednio na wymagania techniczne systemu, w tym na:
-
promień toczącej się kuli, czyli strefę, do której nie powinno dotrzeć wyładowanie,
-
wymiary siatki (oczka) dla zwodów poziomych,
-
maksymalną odległość między przewodami odprowadzającymi.
Poniżej przedstawiamy zestawienie parametrów projektowych zgodnych z normą PN-EN 62305:
| Poziom ochrony | Promień toczącej się kuli [m] | Wymiary oczka zwodów poziomych [m] | Maks. odległość między zwodami odprowadzającymi [m] |
| I | 20 | 5 x 5 | 5 |
| II | 30 | 10 x 10 | 10 |
| III | 45 | 15 x 15 | 15 |
| IV | 60 | 20 x 20 | 20 |
Metody projektowania – jak zabezpieczamy dach obiektu?
Aby prawidłowo chronić dach budynku przed wyładowaniem atmosferycznym, stosujemy jedną lub kilka z poniższych metod, zależnie od konstrukcji obiektu:
-
Metoda oczkowa – polega na rozmieszczeniu zwodów poziomych w formie siatki o odpowiednim rozstawie oczek.
-
Metoda kątów ochronnych – oparta na założeniu, że zwód pionowy tworzy określoną strefę ochrony w kształcie stożka.
-
Metoda toczącej się kuli – najbardziej precyzyjna, polegająca na wyobrażeniu toczenia sfery po powierzchni dachu. Tam, gdzie kula styka się z powierzchnią – należy umieścić zwody.
Skontaktuj się z nami już dziś!
Nie ryzykuj strat i przestojów. Zainwestuj w profesjonalną ochronę odgromową od Gros Prace i miej pewność, że Twoja infrastruktura jest przygotowana na każde wyładowanie atmosferyczne. Skontaktuj się z nami i zamów bezpłatną wycenę projektu!
